DropEffect OmniaDrop V3, Hardware Kit

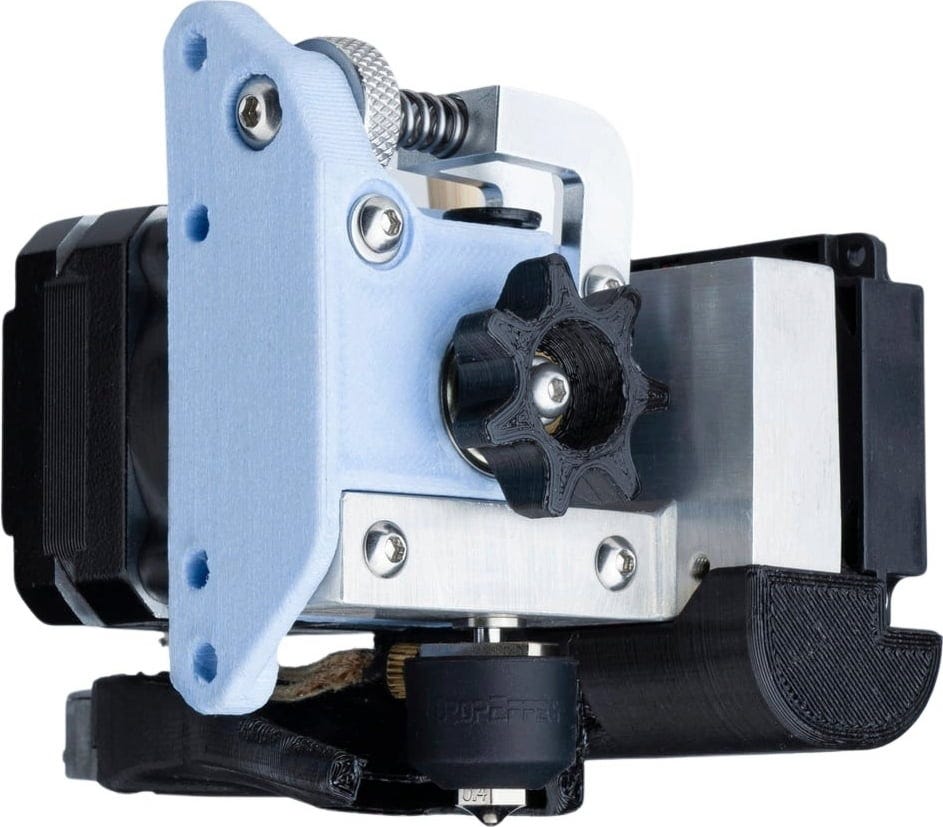

L'OmniaDrop V3 de DropEffect est une extrudeuse tout-en-un extraordinaire, conçue pour l'impression de matériaux souples ou qui contiennent des fibres. Le corps de l'extrudeuse est fabriqué en fibres composites PA-GF, qui présentent une grande résistance et un faible poids.

Engrenage planétaire petit, mais force d'extrusion puissante

L'OmniaDrop V3 dispose d'un engrenage planétaire compact, avec une force d'extrusion de 100 N, ce qui permet à l'extrudeuse d'imprimer avec les matériaux les plus exigeants ! Grâce au rapport de transmission de 5:1, le couple nécessaire pour entraîner un filament de 1,75 mm ou de 3 mm de diamètre reste faible.

Parce qu'un faible couple est nécessaire, l'OmniaDrop V3 est équipé d'un moteur pas à pas Nema17 Pancake léger et compact, avec un poids de base de 250 g, ce qui permet également de maintenir le poids de l'extrudeuse entière beaucoup plus faible.

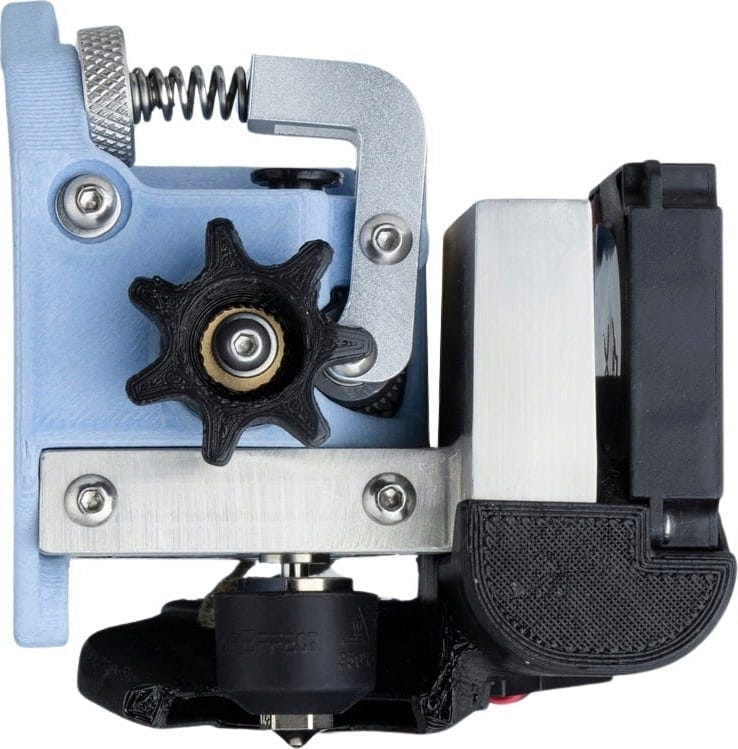

Deux roues dentées en acier trempé

OmniaDrop V3 utilise deux roues dentées d'entraînement en acier trempé d'une dureté HRC de 60+ avec une denture étroite et vive. La prise sur le filament est donc particulièrement efficace. Un revêtement RNC, qui présente une dureté de surface jusqu'à HV3300+, garantit une longue durée de vie des roues dentées.

Tandis que la roue dentée d'entraînement principale est entraîné par l'engrenage planétaire, la roue dentée à vide, dotée de deux roulements à billes, est entraînée par la roue dentée d'entraînement principale.

Système de refroidissement spécialement conçu pour éviter le warping

L'OmniaDrop V3 dispose d'un système de refroidissement spécial qui minimise le risque de gauchissement. Le bloc de refroidissement a été conçu de manière à ce que l'air refroidi soit transporté verticalement vers le haut, afin que les courants d'air provenant du bloc de refroidissement n'affectent pas le modèle imprimé.

La géométrie du système de refroidissement de couche a également été considérablement améliorée afin d'évacuer rapidement la chaleur du filament extrudé et d'obtenir ainsi un refroidissement plus important sur une plus grande surface.

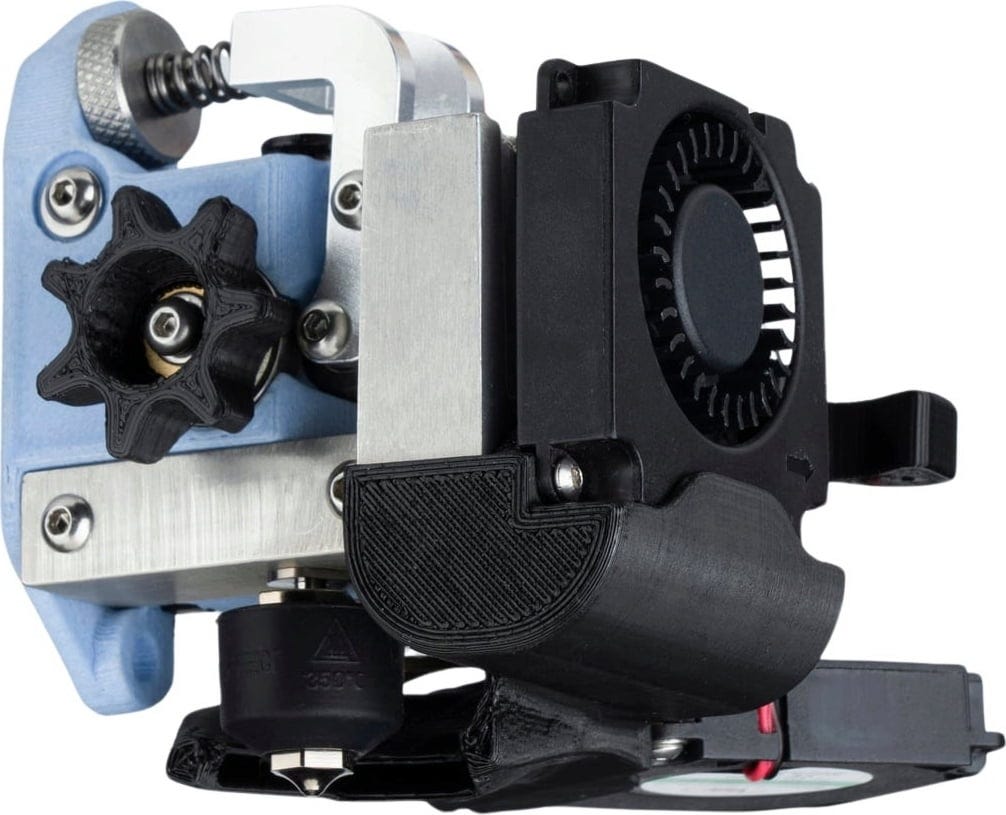

Ventilateur de couche

Un ventilateur a été ajouté à l'extrudeuse. Il aide à l'impression de certains polymères comme le PLA et le TPU, mais est également utile pour l'impression de ponts et d'autres détails précis, car il empêche le curling sur les surplombs.

Anneaux chauffant en hotend

L'extrudeuse dispose d'un module de chauffage pour une mesure et une régulation rapides de la température grâce à un anneau chauffant en cuivre nickelé (280 °C, 50 sec), qui est également utilisé comme hotend. Ses avantages :

• une densité de puissance uniforme autour de la buse
• une meilleure répartition de la température
• une mesure plus rapide de la température
• le ventilateur en forme de U ou de O peut être placé plus près de la buse

Un chemin de filament court pour un travail plus précis avec des filaments flexibles

Des ailettes de refroidissement ont été placées sur les côtés du dissipateur thermique dans le but de raccourcir au maximum le chemin de filaments. Cela permet à l'extrudeuse de réagir plus rapidement et plus précisément. Les dents vives des deux roues d'entraînement saisissent le filament des deux côtés, ce qui permet de le pousser en douceur, mais aussi de manière plus régulière dans le hotend.

Le chemin de filament court et les roues dentées puissantes permet d'imprimer des filaments souples de toutes sortes !

Compatibilité avec les buses E3D

OmniaDrop V3 est compatible avec les buses de E3D. L'extrudeuse est livrée avec une buse originale de 0,4 mm en laiton.

Conception symétrique

Tous les composants de l'OmniaDrop V3 ont une conception symétrique, ce qui permet de monter l'extrudeur en miroir.

Le corps de l'extrudeuse est en outre imprimé en 3D et peut être remodelé selon les souhaits de l'utilisateur.

Accessoires :

• 1 x clé hexagonale H2.5
• 1 x clé Allen H2.0
• 1 x clé Allen H1.5
• 1 x rondelle
• 1 x graisse thermique au silicone (0,5 g)
• 2 x inserts filetés M3
• 4 x inserts filetés M2
• 1 x clé ouverte H6.0
• 1 x câble d'extension de ventilateur 5 cm - JST-XHP
• 1 x câble d'extension thermistance 5 cm - JST-XHP
• 1 x câble d'extension moteur 5 cm - JST-XHP
• 1 x câble d'extension de chauffage 5 cm
• 1 x câble d'extension ventilateur 5 cm - DuPont
• 1 x câble d'extension moteur 5 cm - DuPont
• 1 x câble d'extension thermistance 5 cm - DuPont
