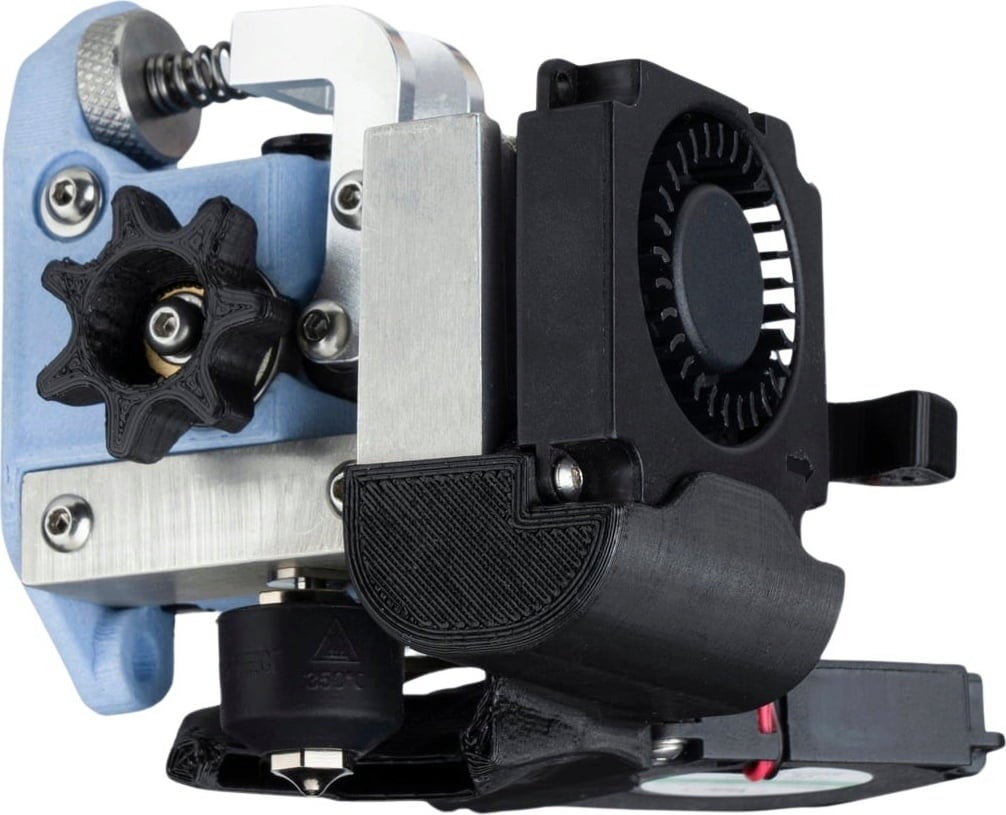

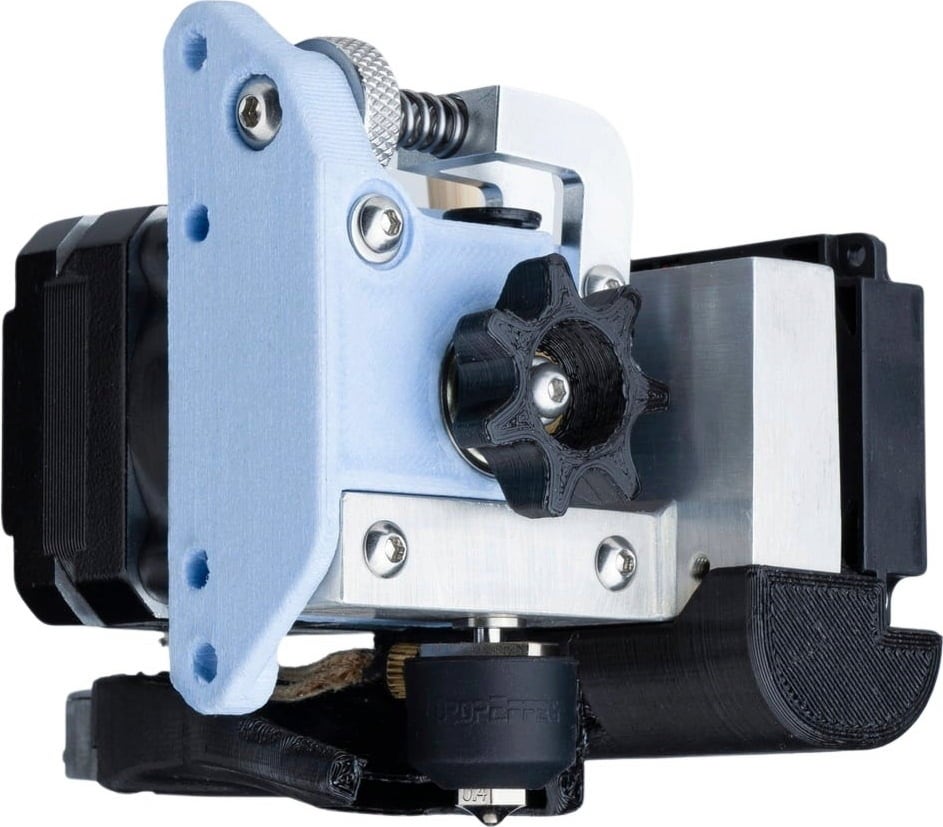

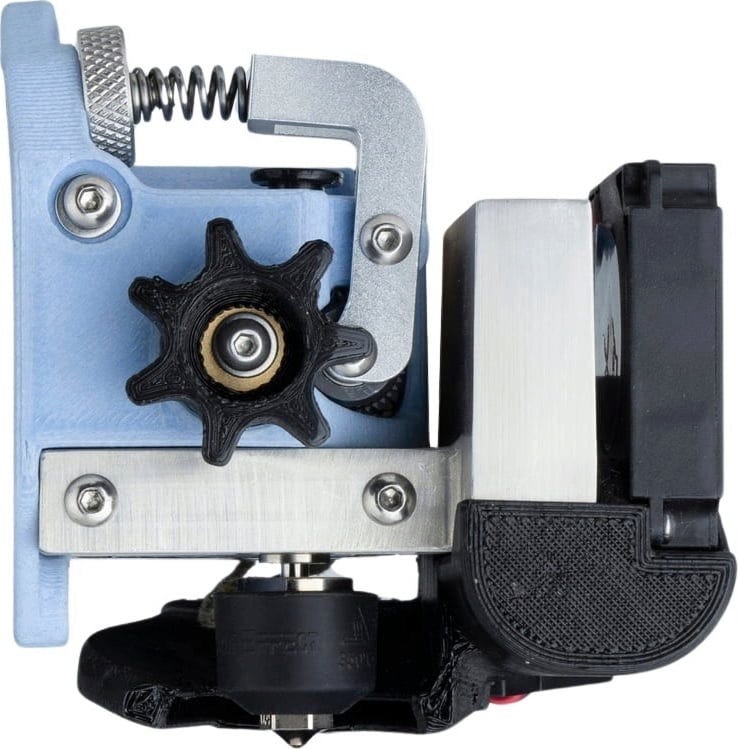

DropEffect OmniaDrop V3, Hardware Kit

OmniaDrop V3 di DropEffect è un eccezionale estrusore all-in-one progettato per la stampa di materiali flessibili e fibrosi. Il corpo principale dell'estrusore è realizzato in fibra composita PA-GF che ha un'elevata resistenza e leggerezza.

Piccolo ingranaggio planetario, ma forte forza di estrusione

OmniaDrop V3 è dotato di un riduttore planetario salvaspazio con una forza di estrusione di 100 N che rende l'estrusore in grado di stampare anche con i materiali più difficili. Il rapporto di trasmissione 5:1 significa che è necessaria una coppia bassa per guidare un filamento di 1,75 mm o 3 mm di diametro.

Poiché è richiesta una coppia ridotta, OmniaDrop V3 è dotato di un motore passo-passo pancake Nema17 leggero e compatto con un peso base di 250 g. Ciò fa sì che il peso dell'intero estrusore sia molto inferiore.

Sistema a doppia trasmissione in acciaio temprato

Per una presa antiscivolo e sicura del filamento, OmniaDrop V3 utilizza due ingranaggi di trasmissione in acciaio temprato con una durezza HRC di 60+ e denti stretti e affilati. Un rivestimento RNC che raggiunge una durezza superficiale fino a HV3300+ garantisce una lunga durata degli ingranaggi.

Mentre l'ingranaggio conduttore principale è azionato dall'ingranaggio planetario, l'ingranaggio folle è azionato dall'ingranaggio conduttore principale con due cuscinetti a sfera.

Sistema di raffreddamento appositamente sviluppato contro il warping

OmniaDrop V3 ha uno speciale sistema di raffreddamento che riduce al minimo il rischio di deformazioni. Il blocco di raffreddamento è stato sviluppato in modo tale che l'aria raffreddata fluisca verticalmente verso l'alto in modo che le correnti d'aria dal blocco di raffreddamento non influenzino il modello stampato.

Anche la geometria del radiatore del componente è stata migliorata per dissipare rapidamente il calore del filamento estruso e ottenere così un maggiore effetto di raffreddamento su un'area più ampia.

Ventola di raffreddamento dei componenti

All'estrusore è stata aggiunta una ventola di raffreddamento parziale. Ne hai bisogno quando stampi alcuni polimeri come PLA e TPU, ma la ventola di raffreddamento è utile anche quando stampi ponti e altri dettagli precisi, in quanto previene l'arricciamento sulle sporgenze.

Riscaldatore ad anello come hot-end

L'estrusore è dotato di un modulo di riscaldamento per misurare e controllare rapidamente la temperatura mediante un riscaldatore ad anello in rame nichelato (280 °C, 50 secondi) che viene utilizzato anche come hot-end. I suoi vantaggi sono:

• una densità di potenza uniforme attorno all'ugello,
• una migliore distribuzione della temperatura,
• una misurazione della temperatura più veloce,
• una ventola di raffreddamento del componente a forma di U o O può essere posizionata più vicino all'ugello.

Breve percorso del filamento per un lavoro più preciso con filamenti flessibili

Le alette di raffreddamento sono state posizionate sul lato del blocco di raffreddamento con l'obiettivo di rendere il percorso del filamento il più breve possibile. Questo percorso accorciato del filamento assicura che l'estrusore reagisca più velocemente e con maggiore precisione e che non si verifichino attorcigliamenti. I denti affilati delle due ruote motrici afferrano il filamento in modo particolarmente saldo da entrambi i lati, il che significa che non solo viene spinto in modo fluido ma anche uniforme nell'hot-end.

La combinazione di percorso del filamento corto e robusti ingranaggi di trasmissione consente la stampa di qualsiasi tipo di filamento flessibile.

Compatibilità con ugelli E3D

OmniaDrop V3 è compatibile con gli ugelli E3D. L'estrusore viene fornito con un ugello originale in ottone da 0,4 mm.

Design dell'hardware simmetrico

Tutti i componenti hardware di OmniaDrop V3 sono costruiti simmetricamente, il che significa che l'estrusore può essere montato in un'immagine speculare.

Anche il corpo principale dell'estrusore è stampato in 3D e può essere riprogettato secondo i desideri individuali dell'utente.

Elenco degli accessori:

• 1 chiave esagonale H2.5
• 1 chiave a brugola H2.0
• 1 chiave a brugola H1.5
• 1 rondella
• 1 lubrificante termico al silicone (0,5 g)
• 2 inserti filettati M3
• 4 inserti filettati M2
• 1 chiave aperta H6.0
• 1 cavo di prolunga per ventola da 5 cm - JST-XHP
• 1 cavo di prolunga termistore 5 cm - JST-XHP
• 1 cavo di prolunga motore 5 cm - JST-XHP
• 1 cavo di prolunga per riscaldatore da 5 cm
• 1 cavo di prolunga per ventola da 5 cm - DuPont
• 1 cavo di prolunga motore 5 cm - DuPont
• 1 cavo di prolunga termistore 5 cm - DuPont

Qui puoi trovare utili istruzioni di montaggio.

Qui puoi trovare utili istruzioni per la stampa.
